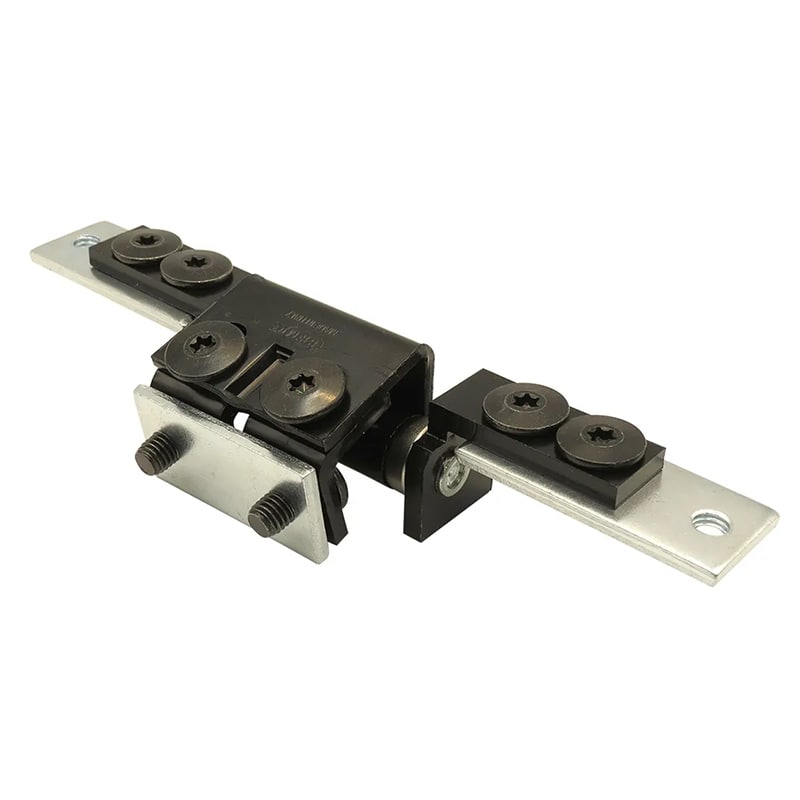

Onzichtbaar 3D poortscharnier voor poorten – Voor koker 40 & 50 mm

Zware scharnieren met kogellagers, geschikt voor verschillende profielen. Speciaal ontworpen om te worden geïnstalleerd op vierkante, buisvormige profielen. De installatie gebeurt met tegenplaten. Geschikt om te worden geïnstalleerd op kleine tot middelgrote poorten of ingangen.

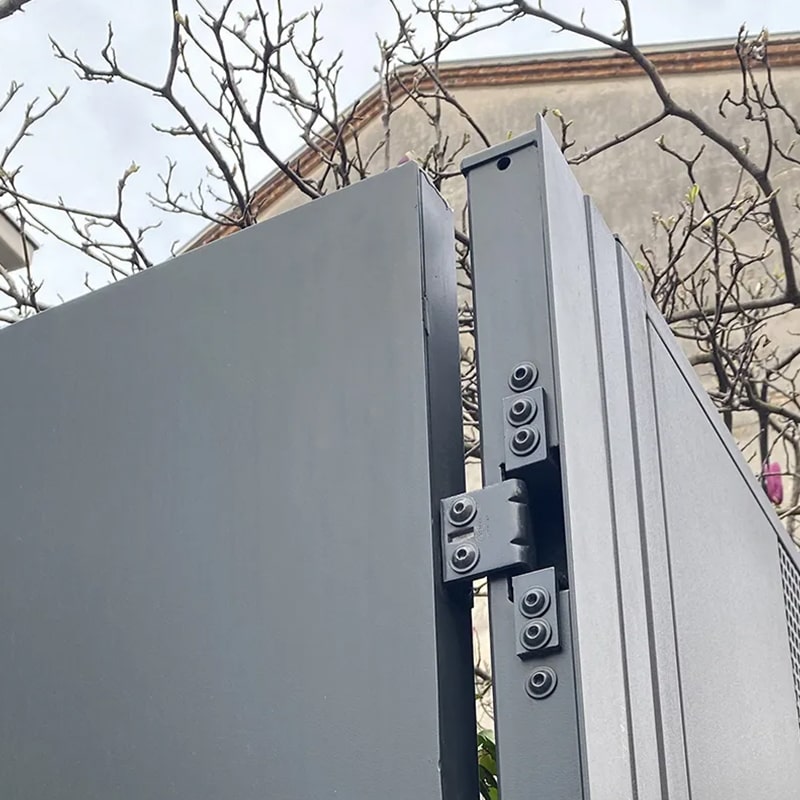

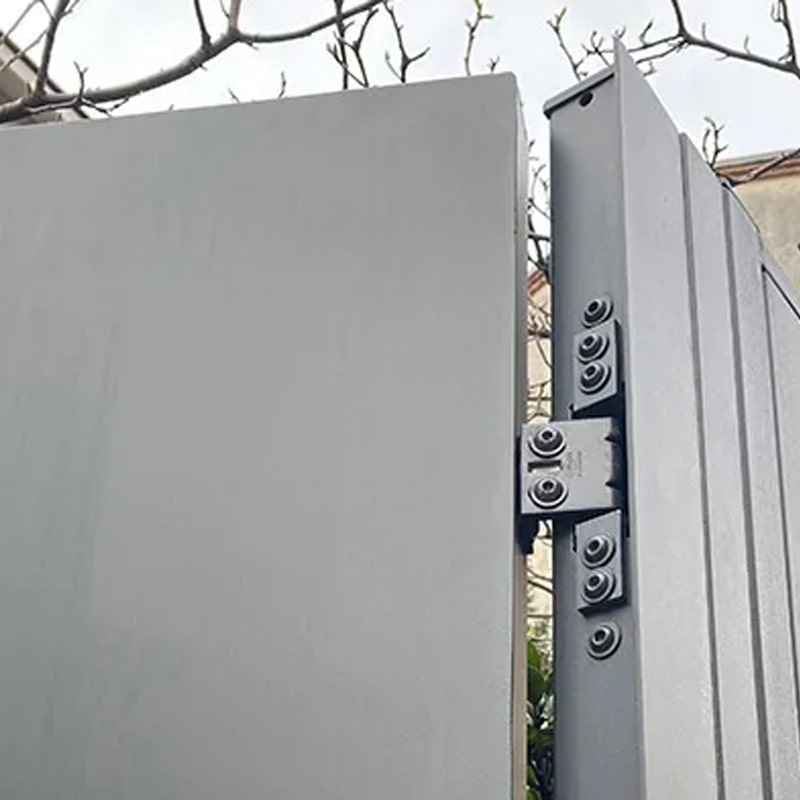

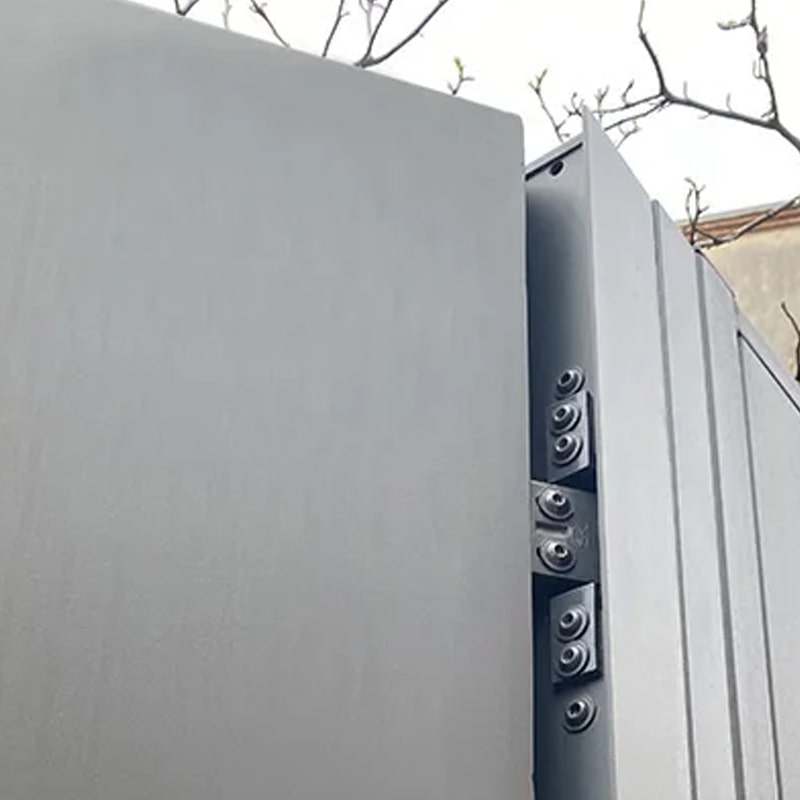

Het installatieproces is eenvoudig dankzij de positie en installatie van deze scharnieren: ze kunnen direct frontaal in het frame worden geïnstalleerd en vervolgens kan de deur vanuit de geopende positie worden aangebracht. Met de geopende deur is ook eenvoudig onderhoud en eventuele vervanging mogelijk, waarbij vandalistische acties worden vermeden. Bovendien is de afstelling zeer intuïtief, aangezien de gebruiker één afstelling per keer kan veranderen door eenvoudigweg de schroeven los te draaien, de deur in de gewenste richting te verplaatsen en vervolgens de schroeven weer vast te draaien.

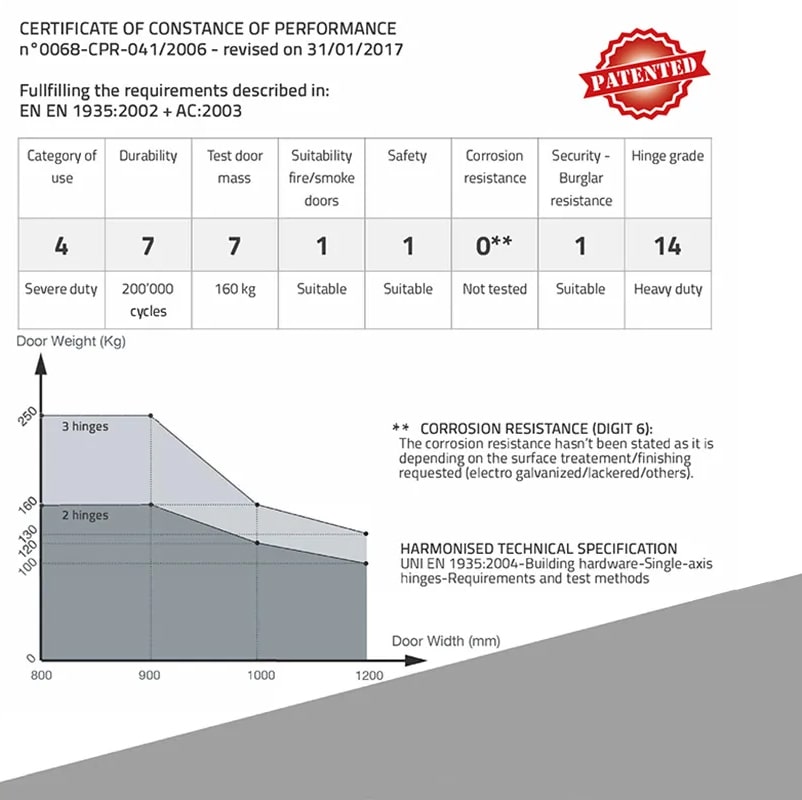

Om een groter draagvermogen te verkrijgen, is het mogelijk om meer dan één paar scharnieren te gebruiken, maar let wel op de verticale afstand en uitlijning ervan. Het draagvermogen wordt sterk beïnvloed door de afmetingen van het deurblad (breedte en hoogte).

• Gemiddelde openingshoek: 105 graden
• Drievleugelige onzichtbare deurscharnier voor zware deuren
• Geschikt voor beveiligings-, brand- en inbraakwerende deuren
• Deurgewicht tot 160 kg
• Verstelbaar in drie richtingen: ± 2/3 mm
• Speciale geharde stalen kogellagers
• Eenvoudige en intuïtieve installatie en afstelling

Installatie instructies

1. Installeer en schroef het scharnier in het profiel van het frame.
2. Installeer de beugel op het profiel van de deur.
3. Verbind het draaiende deel van het scharnier dat in het frameprofiel is geïnstalleerd met de beugel die op het profiel van de deur is geïnstalleerd.
